ESP8266 Eagle Symbol oraz Fotoprint

ESP8266 Eagle Symbol oraz Fotoprint

Dzisiaj króciutki wpis dotyczący modułu ESP8266 MOD07, o którym ostatnio troszkę napisałem.

W poprzednich moich wpisach można było zobaczyć schemat jak i „pcb” stworzone w Eagle na którym widnieje właśnie moduł WiFi ESP8266 w wersji 07.
Postanowiłem podzielić się z wami elementem bibliotecznym, który zaprojektowany został w dwóch wersjach dla programu EAGLE:

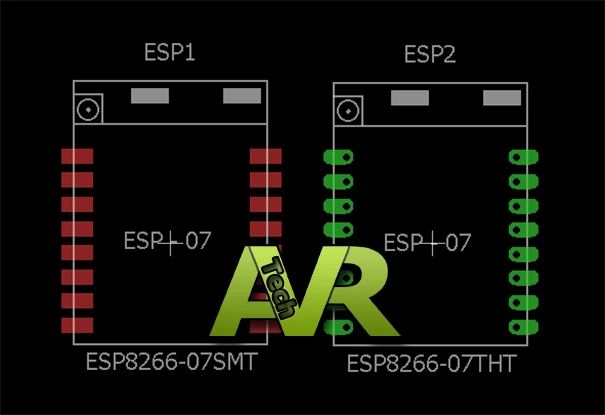

Eagle ESP8266
Eagle ESP8266

Po lewej wersja dla montażu powierzchniowego, po prawej dla montażu przewlekanego w rastrze 2mm. Sam osobiście wolę używać wersji SMT czyli Technologii montażu powierzchniowego. Symbol który został przeze mnie przygotowany nie posiada odwzorowania pinów, czyli nie posiada 8 pinów po obu stronach. Piny w symbolu zostały rozłożone w sposób przyjazny dla podłączenia pinów VCC oraz GND i wygląda następująco:

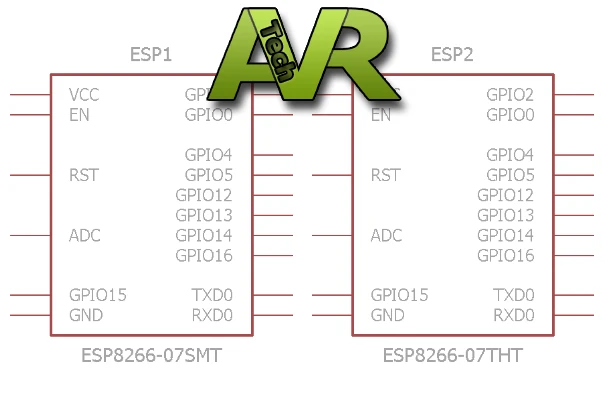

Eagle symbol ESP8266
Eagle symbol ESP8266



Nawiązując do wpisu chciałbym się z wami podzielić biblioteką ESP8266 MOD 07 do programu Eagle którą można pobrać stąd:

Informacje o: majeś

POLECANE POSTY

Komentarze:

  1. Dlaczego nie korzystasz z modułów WiFi firmy Atnel, ponoć są rewelacyjne a te ESP to jakiś chiński szajs ponoć.

    1. Witaj Januszz63 z Kwidzyna. Zastanawiam się tylko dlaczego używasz adresu mailowego właściciela Firmy Atnel. Ten fakt zostaje zgłoszony o podszywanie się pod tożsamość innej osoby.

      Co do Twojego pytania Januszz63 bardzo lubię moduły Atnel Wi-Fi i korzystam z nich nawet w stacji meteo. Nie mniej każdy ma prawo korzystać ze wszystkich dostępnych modułów.

      Pozdrawiam
