W chwili dosłownie w chwili wolnego czasu w trakcie pisania opisu stacji meteo wykonałem projekt a w zasadzie prototyp obudowy dla wyświetlacza OLED 0,96” na sterowniku SSD1306.

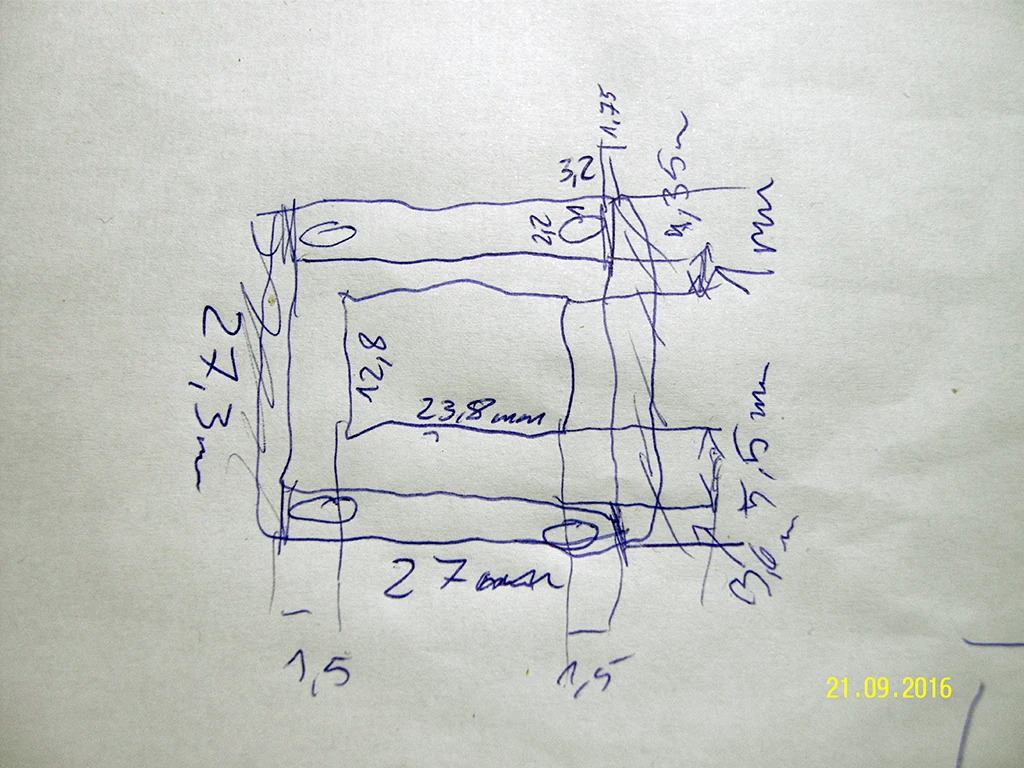

Narysowanie „szkicu rysunku technicznego” wraz z pomiarem wymiarów różnych elementów wyświetlacza graficznego trwało dłużej niż sam jego projekt 3d. Szybki odręczny a nawet brzydki szkic z wymiarami bo rysunkiem technicznym tego nie da się nazwać powstał w kilka chwil.
oled__szkic

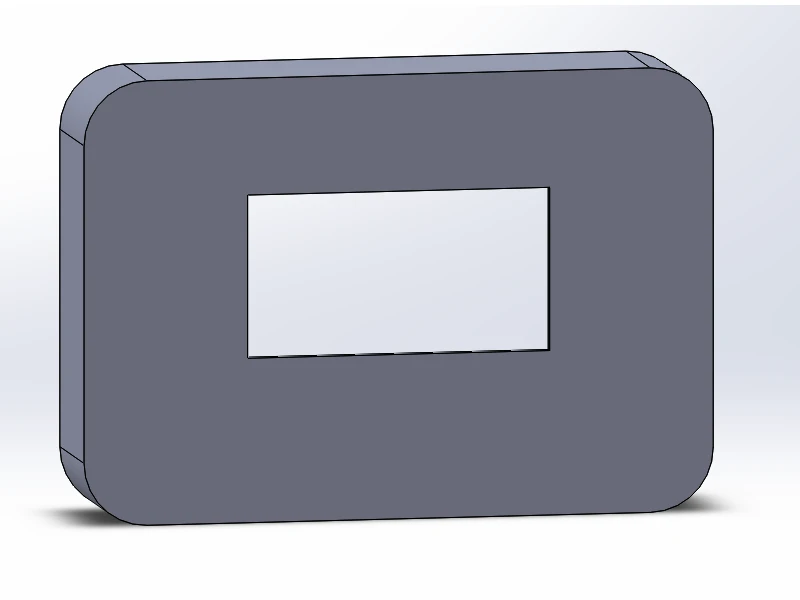

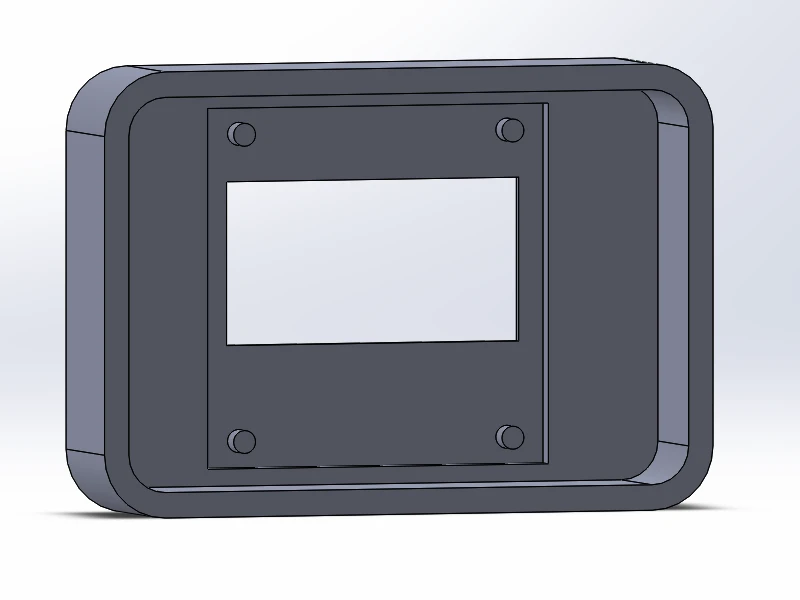

Następnie zabrałem się za stworzenie bryły 3d prototypowej obudowy. Dlaczego piszę, że to prototyp? A no dlatego, że nie da się od pierwszego druku zrobić całości. Na efekt końcowy trzeba jeszcze chwilkę poczekać nie mniej pierwszy projekt 3d wygląda tak:
oled_v1_boled_v1_aZ racji tego, iż nie chciałem aby były widoczne śrubki na froncie obudowy to zamiast otworów na śrubki zostały zaprojektowane trzpienie w które wczepiany zostanie wyświetlacz.

Chwila przygotowania, namysłu i rozpocząłem druk obudowy prototypowej, która w aktualnej wersji jest już zadowalająca.

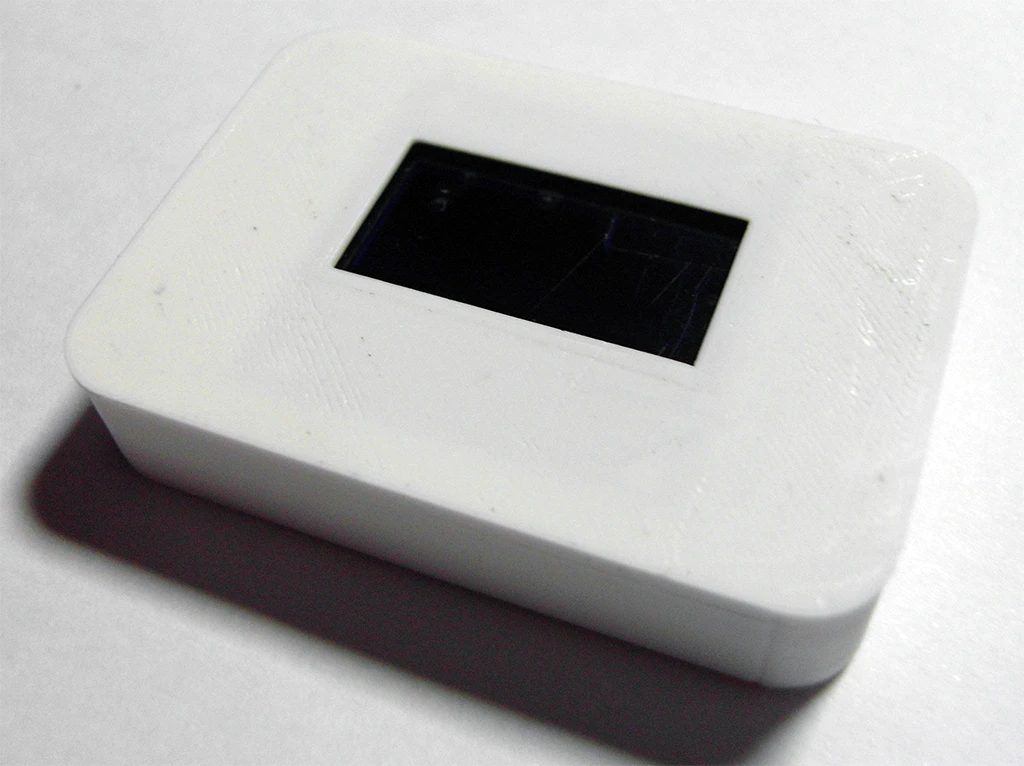

oled_front

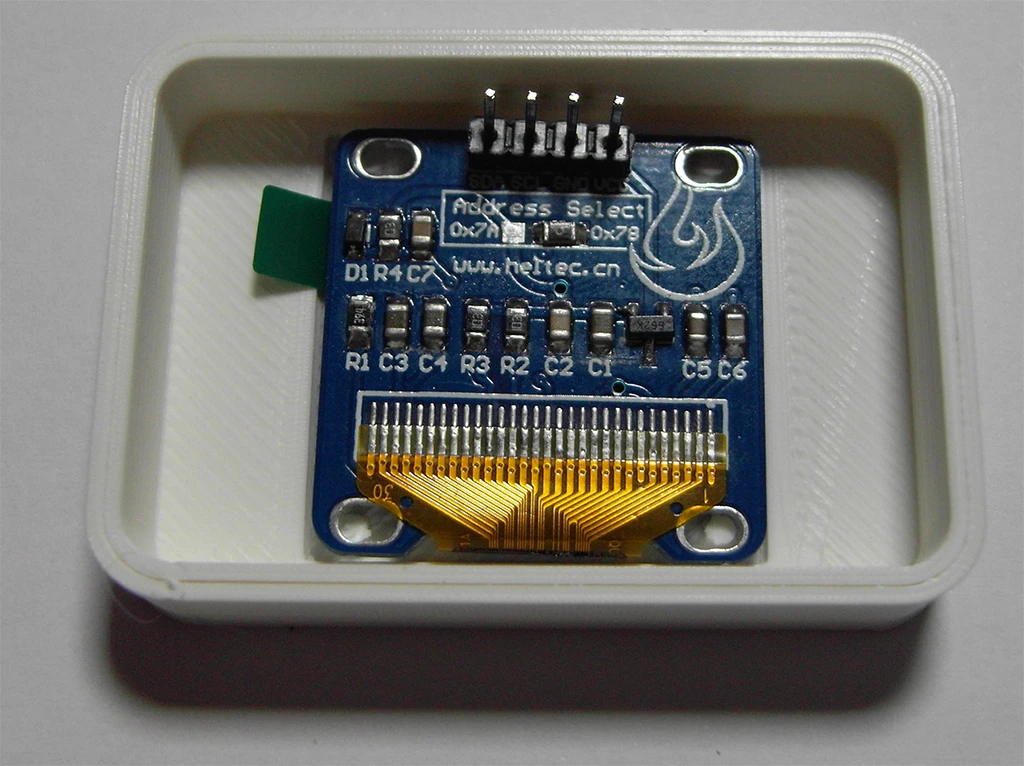

oled_back

W tej wersji trzeba poprawić tylko te trzpienie mocujące. Pozostawiłem również miejsce po obu stronach wyświetlacza na ewentualne przyciski konfiguracyjne.

Mam nadzieję, że takie podejście do krótkich opisów z prac przypadło wam do gustu.

Informacje o: majeś

POLECANE POSTY

Komentarze:

  1. Witam.

    Co do trzpieni na wyświetlacz to mogłyby być takiego samego kształtu jak otwory w wyświetlaczu i wewnątrz tych trzpieni otwór na sworzeń który będzie przytrzymywał wyświetlacz przed wypadnięciem.

    Co do krótkich opisów to dobry pomysł – zawsze może ktoś podsunie jakiś pomysł.

    W przypadku druku 3D przydałaby się jeszcze informacja dot. czasu wykonania druku, oraz ilości filamentu (oczywiście w przybliżeniu).



    Pozdrawiam

    1. Dzięki za pomysł odnośnie trzpieni. Spróbuję takie wykonać i zobaczę czy spełnią moje oczekiwania. Zaprojektowanie dobrego mocowania tego wyświetlacza jest dość trudne ze względu na jego wymiary.
      W kolejnych wpisach postaram się takie informacje podawać nie mniej na chwilkę obecną jest to prototyp a nie efekt końcowy dlatego też ciężko jest oszacować ile zejdzie filamentu oraz jaki będzie czas druku ukończonej obudowy,
