Sterownik diagnostyczny przemiennika SR2GR

Sterownik diagnostyczny przemiennika SR2GR

Już jakiś czas temu miałem przyjemność zaprojektować płytkę oraz zbudować gotowe urządzenie wraz z programem w języku C, dodatkowo  napisałem program diagnostyczny w C# na PC aby umożliwić odczyty w czasie rzeczywistym jak i możliwość sterowania trzema wyjściami.

Całość została zaprojektowana na potrzeby krótkofalowca SP2HYO.

Sterownik został zbudowany pod konkretny rozmiar PCB, płytka jest dwustronna i prezentuje się następująco:

plytka

Jest to sterownik 3 wyjść oraz 2 wejść dodatkowo sterownik został wyposażony w 3 czujniki temperatur aby w czasie rzeczywistym monitorować temperaturę zasilacza, nadajnika, pomieszczenia. W programie możemy przypisać nazwy dla każdej temperatury dzięki czemu możemy mierzyć temperaturę praktycznie wszystkiego.
Wejściom sterownika jak i jego wyjściom również możemy przypisywać dowolne nazwy.
Abyśmy w razie potrzeby zrestartowania sterownika nie musieli do niego specjalnie jechać w programie została zaimplementowana opcja restart która pomocna jest w przypadku wgrywania aktualizacji oprogramowania w sterowniku.

Cały układ powstał na potrzeby przemiennika SR2GR zbudowanego przez krótkofalowca SP2HYO.

Kolejna wersja oprogramowania otrzymała drobne zamiany wyjść, istnieje możliwość aby pierwsze wyjście w sterowniku załączane było na zadany czas natomiast dwa pozostałe są typu załącz / wyłącz.

Sercem całego sterownika jest atmega88 która komunikuje się za pomocą USB z programem SR2GR dostępnym na Windows XP, Windows Vista, Windows 7, Windows 8.x jak i Windows 10.

Cały sterownik działa już od ponad 9 miesięcy bez najmniejszego problemu i bez restartu.

Zasilanie sterownika oparte zostało o najprostszy jak i legendarny stabilizator liniowy LM7805 z racji budowy sterownika z powierzonych elementów.
Wyjścia jak i wejścia sterownika zbudowane zostały na przekaźnikach z racji separacji galwanicznej sterownika od innych urządzeń.

W tym konkretnym przemienniku wyjścia zostały podłączone następująco:
1 wyjście czasowe steruje nośną nadajnika podawaną na zadany czas w celu jego uruchomienia.
2 wyjście załącza nadajnik
3 wyjście załącza odbiornik

Wejścia sterownika monitorują stan napięcia w przemienniku:
1 wejście pokazuje nam w sposób graficzny zanik zasilania 230V
2 wejście pokazuje nam w sposób graficzny pracę akumulatora zasilania awaryjnego

Czujniki temperatur monitorują temperaturę końcówki nadajnika, temperaturę wewnątrz obudowy przemiennika, temperaturę pomieszczenia w którym zainstalowany został przemiennik SR2GR.

Fotki programu uruchomionego w Windows XP

Diagnostyka widok Windows XP

Ustawienia programu widok Windows XP

Fotki programu uruchomionego w Windows 8.1

Diagnostyka widok Windows 8.1

Ustawienia programu widok Windows 8.1

Poniżej zamieszczam schemat urządzenia który tak naprawdę jest banalnie prosty i całość można byłoby zmieścić na dużo mniejszej płytce, jednakże ta wersja płytki została dostosowana do potrzeb użytkownika SP2HYO

schemat

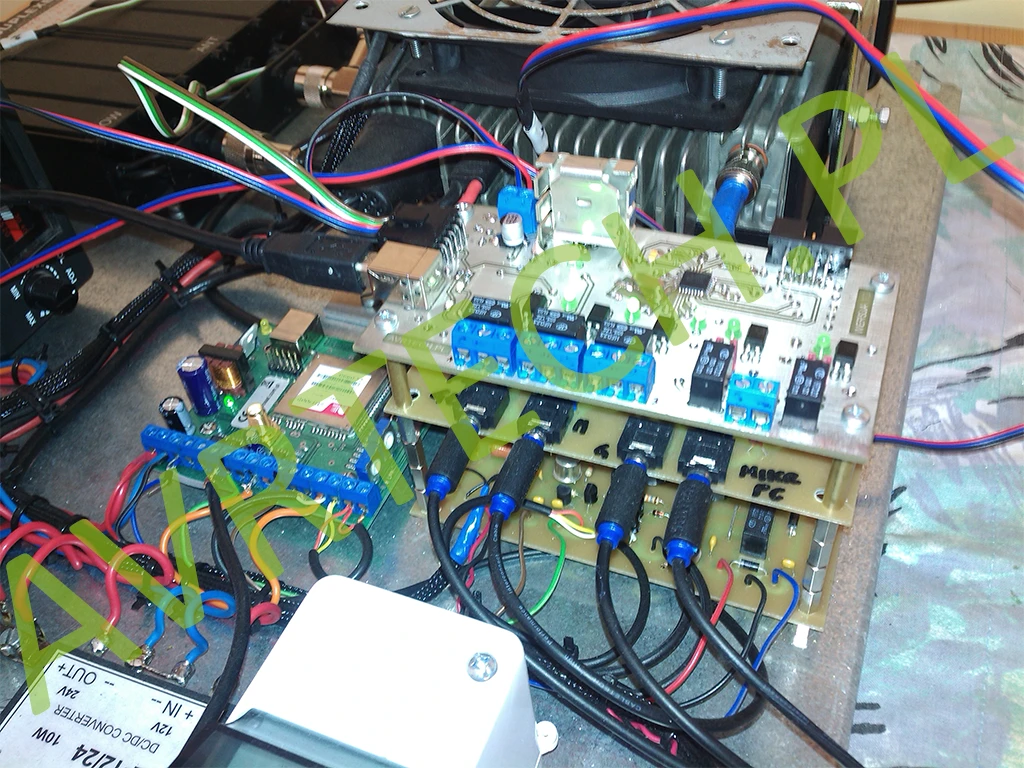

Gotowy projekt prezentuje się następująco

STEROWNIK1
STEROWNIK2

Wyliczenie kosztów budowy takiego sterownika:

1x Laminat dwustronny: 2,90 zł
1x Stabilizator LM7805: 1,20 zł
1x Atmega88p:  6,93 zł
1x Konwerter USB – USART FT323RL: 21,90 zł
1x Gniazdo USB typ B SMT: 3,40 zł

2x Złącza ARK 2 pin – 1,64 zł
3x Złącza ARK 3 pin – 4,80 zł
1x Mostek prostowniczy B40S – 0,88 zł
6x LED 3mm – 1,59 zł
3x LED SMT 0805 – 0,81 zł
2x Złącza goldpin męskie 3 pin – 0,30 zł
2x Zworka kołkowa żeńska – 0,30 zł

1x Gniazdo ICD 10pin męskie kątowe – 8 zł
5x Dioda zabezpieczająca 3A – 2,80 zł
6x Kondensator ceramiczny 100nF 0805 – 0,24 zł
1x Rezystor 10k 0805 – 0,04 zł
1x Rezystor 2k2 0805 – 0,04 zł
11x Rezystor 180R 0805 – 0,44 zł
1x Kwarc 11592MHz – 2,14 zł
2x Kondensator 22pF 0805 – 0,10 zł
2x Kondensator tantalowy 22uF – 1,20 zł
2x Kondensator elektrolityczny 470uF – 1,80 zł
3x Rezystor 510R 0805 – 0,30 zł
5x Transoptor PC817 – 2,65 zł
5x Subminiaturowy przekaźnik AZ957 – 30zł
1x Gniazdo Molex 430451000 – 4,48 zł
1x Wtyk Molex
430251000 – 1,32 zł

10x Pin Molex 4303000102,60 zł

Schemat: 0 zł
Wykonanie płytki: 0 zł
Montaż płytki: 0 zł
Program na uC: 0 zł
Program na PC: 0 zł

Koszt zbudowania sterownika bez kosztów schematu, płytki, lutowania oraz programów:
104,50 zł

Myślę że koszt budowy sterownika nie jest aż tak spory biorąc pod uwagę że najdroższym elementem jest scalak FT232RL jak i przekaźniki.
W planach było wykonanie sterownika łączącego się z dostępem do internetu i możliwość jego zdalnego sterowania. Ostatecznie w celu zmniejszenia kosztów sterownik podłączony jest do komputera PC zarządzającego również przemiennikiem SR2GR. Zdalne sterowanie sterownikiem odbywa się poprzez połączenie z komputerem przemiennika.
