Wytrawiarka PCB

Wytrawiarka PCB

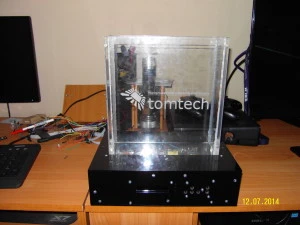

Witajcie dzisiaj przedstawię wam konstrukcję wytrawiarki którą wykonałem 10.07.2014 roku czyli od około 11 miesięcy działa bez żadnego problemu.

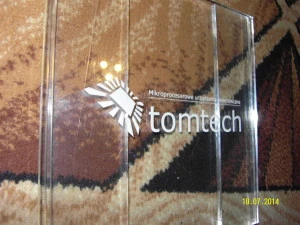

Logo w wytrawiarce wstawione było dla bajeru :) i efektu podświetlenia preparatu trawiącego, w trakcie tworzenia wytrawiarki nie istniał jeszcze ten blog ba nawet nie był w planach :)
Aktualnie na ukończeniu jest nowsza wersja wytrawiarki posiadająca logo te same oraz adres www blogu.

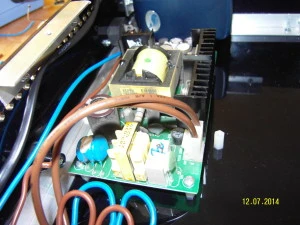

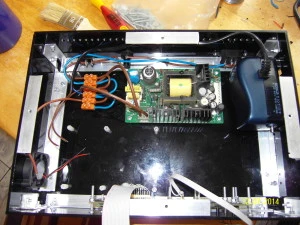

Zasilacz w wytrawiarce pochodzi ze starego rejestratora EDSR-100 i daje stabilne i filtrowane 5V i 12V.

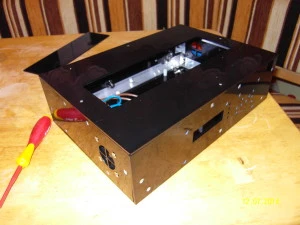

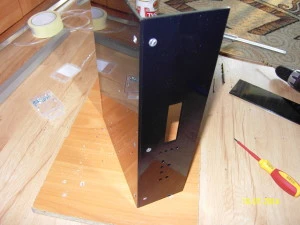

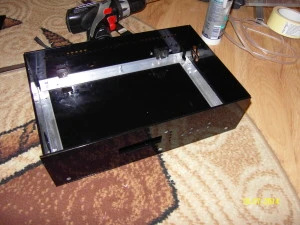

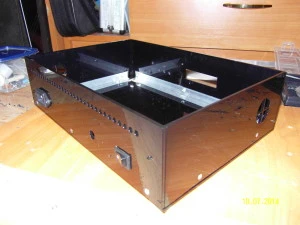

Obudowa z pleksi została pocięta laserowo w firmie poligraficznej następnie skręcona na aluminiowe kątowniki.

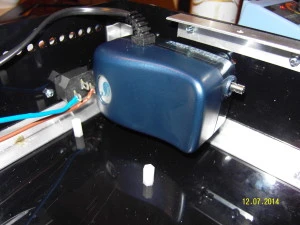

Grzałka oraz napowietrzacz pochodzi ze sklepu akwarystycznego.

Grzałka produkcji chińskiej bardzo dobrze się tuninguję :) pociągnąłem za potencjometr od termostatu w grzałce i zrobiłem 2 dodatkowe obroty :) Grzałka jest w stanie nagrzać wodę do 62 stC
minusem jest to że ma 50W i wodę w naczyniu nagrzewa od 20 do 40 stC w casie 50 minut. (Jak znajdę taką malutką grzałkę w okolicach 150W – 200W to czas nagrzewania powinien zejść do
poziomu 15 minut) Bynajmniej jak na razie czas nagrzewania nie przeszkadza mi kompletnie gdyż włączam wytrawiarkę a dopiero potem zaczynam przygotowywać płytkę PCB do trawienia
dzięki temu wkładam płytkę w już nagrzany preparat.

Wymiary obudowy: 7 cm wysoka / 30 cm szeroka / 20 cm głęboka

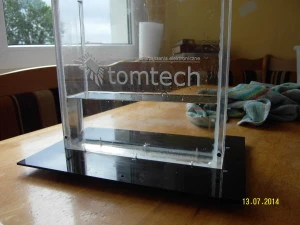

Wymiary akwarium: 24 cm wysokie / 25 cm szerokie / 7 cm głębokie

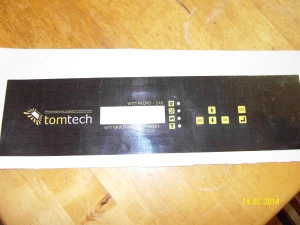

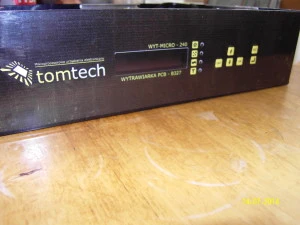

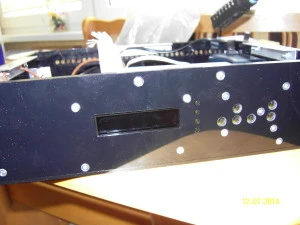

Nie mniej projekt obudowy płyty czołowej oraz akwarium jest mój łącznie z logiem itp.

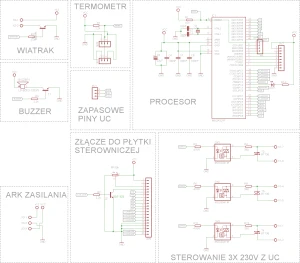

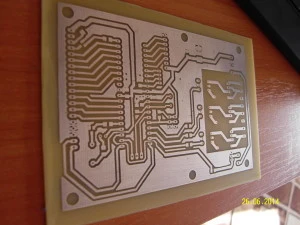

Projekt płytki, schemat, wykonany przeze mnie, program również pisany został przeze mnie.

Płytka przygotowana została do sterowania 3 urządzeniami 230V te trzecie tak na zapas gdybym jednak nie dostał małej grzałki 150W – 200W to dołożę jeszcze jedną grzałkę 50W.

Test szczelności akwarium: Woda nalana do poziomu grzałki stała 5 dni ubytek to ok 5mm na wysokości nie są to jednak wycieki cieczy a naturalne odparowywanie wody.

Tym razem nie załączę plików źródłowych a po prostu gotowego hexa.
Program napisany został na atmegę32 gdyż każdy takową na pewno posiada w swoich szufladach.

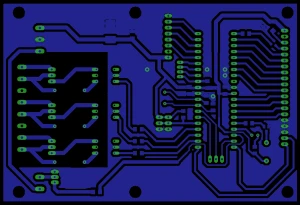

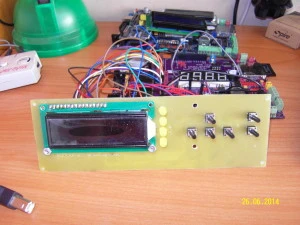

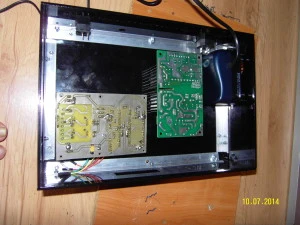

Cały projekt składa się z 3 płytek + gotowy zasilacz:







SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

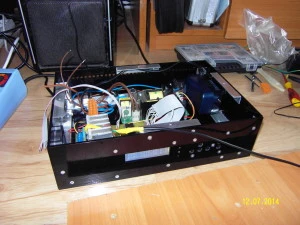

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

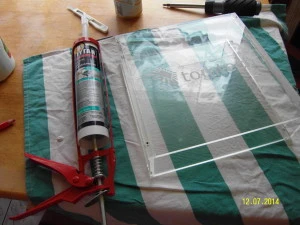

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA

SAMSUNG DIGITAL CAMERA



Poniżej 3 krótkie filmiki z działania wytrawiarki.
